端子壓接過程的問題事項

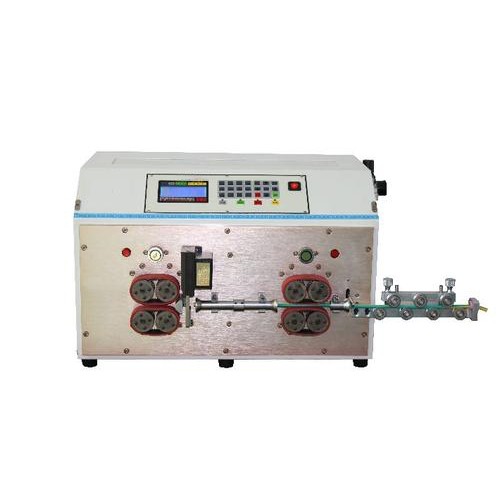

一、電線的準備

1、絕緣外皮切割不規則
　　原因：①刀具磨損②外皮切割深度過淺
　　解決方法：①更換刀具②調整切割深度
　　2、切斷或切傷芯線
　　原因：①工具損壞②切割深度過深③在電線中芯線束未居中
　　解決：①更換工具②調整切割深度③聯系電線供應商

　　3、切割絕緣外皮時，把芯線不規則的拉出
　　原因：①工具磨損②外皮切割深度過淺
　　解決：①更換刀具②調整切割深度
　　4、剝皮長度偏差太大
　　原因：①電線驅動輥/皮帶磨損②絕緣外皮太硬③電線拉直裝置太松或太緊
　　解決：①更換皮帶/驅動輥②增加驅動壓力/手動工具間距③調整電線拉直裝置
　　5、剝皮長度錯誤
　　原因：①設置不正確
　　解決：①重新設置工具
　　二、喇叭口和切尾長度
　　1、低拉力
　　原因：①喇叭口過度敞開，無切尾②喇叭口過度敞開，切尾合適
　　解決：①調整軌道位置，解決無切尾問題②檢查并更換磨損或不正確的沖壓模具
　　2、切斷和切傷芯線
　　原因：①無喇叭口，切尾太長
　　解決：①調整軌道位置②檢查端子帶的彎曲度
　　3、切尾太長
　　原因：良好的喇叭口，切尾太長
　　解決①檢查磨損的端子切割裝置，必要時更換②檢查磨損的沖壓模具，更換并重新調整軌道
　　三、導體刷位置和絕緣外皮末端位置
　　1、絕緣外皮壓入芯線壓線框中，導體刷良好
　　原因：①剝皮長度太短
　　解決：①檢查規范，通過調整來延長剝皮長度
　　2、絕緣外皮壓入芯線壓線框中，導體刷太長
　　原因：①臺面壓接：芯線停止位置不正確②線加工：壓接機位置不正確
　　解決：①調整芯線止檔，使其在過渡區間居中②調整壓接機位置，增加壓接機與導線的位置
　　3、絕緣外皮壓入芯線壓線框中，導體刷太短或未露出
　　原因：①剝皮長度太短
　　解決：①檢查規范，通過調整來延長剝皮長度②若在臺面壓接，則請重新調整芯線止擋位置若采用線加工，則請重新調整壓接機位置
　　4、絕緣外皮末端在過渡區間居中，但導體刷太長
　　原因：①剝皮長度太長②芯線切割的不規則或某些芯線絲被從芯線束中拉出
　　解決：①檢查規范，通過調整來縮短剝皮長度②若在臺面壓接，則請重新調整芯線止擋位置若采用線加工，則請重新調整壓接機位置③檢查剝皮工具的磨損情況
　　5、絕緣外皮末端在過渡區間居中，但導體刷太短
　　原因：①剝皮長度太短
　　解決：①檢查規范，通過調整來延長剝皮長度②若在臺面壓接，則請重新調整芯線止擋位置若采用線加工，則請重新調整壓接機位置
　　6、絕緣外皮末端處于絕緣外皮壓線框之下，導體刷良好或太長
　　原因：①剝皮長度太長
　?、贆z查規范，通過調整來縮短剝皮長度②若在臺面壓接，則請重新調整芯線止擋位置若采用線加工，則請重新調整壓接機位置
　　7、絕緣外皮末端處于絕緣外皮壓線框之下，導體刷露出太短或未露出
　　原因：①臺面壓接：導線停止位置不正確②壓接機：壓接機位置不正確③檢查操作人員防止導線的技能
　　解決：調整導線停止位置使其在過渡區間居中②調整壓接機位置，延長壓接機與導線的距離③培訓操作人員，降低壓接速度
　　四、絕緣外皮壓接
　　1、端子僅僅環抱住了大直徑電線的不到88%
　　原因：①端子壓接的過松，端子絕緣外皮壓接框不夠大
　　解決：①減低絕緣外皮壓接高度②評估端子
　　2、端子僅僅接觸到小直徑電線的50%
　　原因：①端子的絕緣外皮壓接框太大
　　解決：①評估端子
　　3、絕緣外皮壓接框切入絕緣外皮接觸到芯線
　　原因：①壓接得過緊
　　解決：①調整絕緣外皮壓接的高度（*注意）
　　4、絕緣外皮壓接框未牢牢箍住絕緣外皮，彎曲試驗失敗
　　原因：①壓接的太松
　　解決：①通過調整來降低絕緣外皮壓接高度
　　*注意：廉價的手動工具不具備絕緣外皮壓接調整功能。手動工具是用來壓接為數不多的端子。你無法在手動工具上調整絕緣外皮的壓接，不過，在許多壓接場合，刺穿絕緣外皮的絕緣外皮壓接仍可被視為合格的壓接。該標準僅適用于手動工具，因?yàn)槠鋲航友h(huán)速度慢。若絕緣外皮壓接刺穿了絕緣外皮，則芯線傾向于朝兩邊移動，但并未受損。
　　五、壓接高度
　　1、壓接高度不符合指標
　　原因：①更換了電線類型、供應商或芯線股數②更換了絕緣外皮色標，即硬度③更換了壓接工具④更換了壓接機（閉合高度）⑤更換了不同類型的壓接機（制造商）⑥更換了端子帶卷（批次編號）⑦更改了模具設置⑧工具破損或磨損
　　解決：①調整工具以符合指標要求②更換工具
　　2、壓接高度偏差太大
　　原因：①電線偏差②端子偏差③工具損壞、松動或磨損④測量誤差⑤端子回彈量過大，壓接過度⑥切斷或切傷芯線絲
　　解決：①檢查電線②檢查端子③更換或緊固工具④分析儀表性能⑤調整壓接高度⑥調整剝皮過程
　　六、拉力
　　1、芯線壓接處前面出現斷線現象-抗拉強度低
　　原因：①（一部分）芯線被切斷或切傷②壓接高度太低③沒有或喇叭口太小④絕緣外皮壓接刺破絕緣外皮
　　解決：①檢查剝皮過程②調整壓接高度③調整工具軌道④增加絕緣外皮壓接高度
　　2、導線被從導體壓接框中拽出-抗拉強度低
　　原因：①壓接高度太高②導體刷露出太短或未露出③導體壓線框的喇叭口太大④采用了鍍金端子⑤端子材料厚度不夠⑥端子的鋸齒過淺
　　解決：①調整壓接高度②增加剝皮長度③調整工具軌道④評估端子應用⑤聯系當?shù)劁N售工程師
